プラ ドラゴン  適合型枠  木製合板
 用  途  軽設備
 タ イ プ  結露防止・完全防錆タイプ


特長

●本体ねじ部は、強化プラスチック製です。
●結露防止に抜群の効果を発揮します。
●錆の心配はありません。
●プラスチック台座に樹脂釘がセットされていて、簡単に釘が打込みできます。
●大型台座の採用により安定性があります。



 品番表 コードNo.M17558 プラ ドラゴン ※引抜試験値は破壊時の数値です 単位 mm
品 番 ねじ径 有効埋設
(mm)
コンクリート埋設 引抜試験値 入 数
(個)
カラー 有効
ねじ
S
頭径
D
胴径
d
高さ
H
頭厚
h
平均引抜力
(kN)
コンクリート
圧縮強度
N/mm2
PGR-3030 W3/8 34 15.4 24.4 200
15 30 16 39 5
【 】内は受注セット出荷品

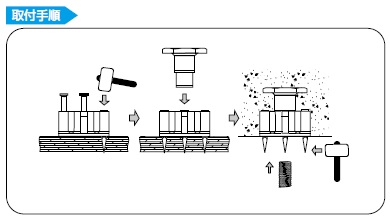

 1. 樹脂釘でプラスチック台座を型枠に固定します。
 2. 配筋完了後、インサート本体を台座に打ち込みます。
 3. スラブ下に残った樹脂釘はハンマーで簡単に
   処理できます。
