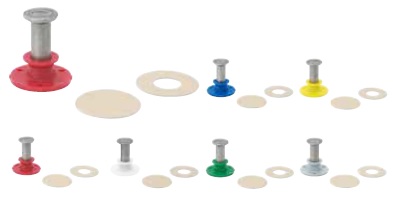

カラーストロング両面テープ入	PC用インサート

特長 ●付属の両面テープを使用してベット面に取付けます。 ※テープを指定する事によりリングテープ（穴アキ）も選べます。      品番表 コードNo.M10088　カラーストロング両面テープ入（Mねじ） ※引抜試験値は破壊時の数値です 単位 mm 品　番 ねじ径 ステン レス製 （有無） 有効 埋設 (mm) コンクリート埋設 引抜試験値 入 数 (個) カラー 形状 タイプ 頭径 ∅D 胴径 ∅d 高さ H 頭厚 h 有効 ねじ S 台座径 BD 台座厚 Bh 平均 引抜力 (kN) コンクリート 圧縮強度 N/mm2 CST-M630 M6 〇 29.5 － － 500 【 赤 青 黄 白 緑 灰 】 Ｂ 22 12 32 2.5 10 37 2 CST-M830 M8 〇 29.5 13.6 19.0 500 【 赤 青 黄 白 緑 灰 】 Ｂ 22 12 32 2.5 10 37 2 CST-M1030 M10 〇 29.5 13.6 19.0 500 【 赤 青 黄 白 緑 灰 】 Ｂ 22 13 32 2.5 13 37 2.5 CST-M1040 M10 〇 39.5 19.4 19.2 400 【 赤 青 黄 白 緑 灰 】 Ｂ 22 13 42 2.5 13 37 2.5 CST-M1060 M10 〇 59.5 25.8 18.1 200 【 赤 青 黄 白 緑 灰 】 Ｂ 22 13 62 2.5 13 37 2.5 CST-M1230 M12 － 29.5 12.0 21.5 200 【 赤 青 黄 白 緑 灰 】 Ｂ 35 17 33 3.5 18 44 2.7 CST-M1240 M12 〇 39 24.6 35.2 200 【 赤 青 黄 白 緑 灰 】 Ｂ 28 17 43 4 25 44 2.7 CST-M1255 M12 〇 54 31.6 16.3 150 【 赤 青 黄 白 緑 灰 】 Ｂ 28 17 58 4 25 44 2.7 CST-M1280 M12 〇 79 48.9 16.2 100 【 赤 青 黄 白 緑 灰 】 Ｂ 28 17 83 4 25 44 2.7 CST-M12100 M12 △ 99 49.5 19.1 100 【 赤 青 黄 白 緑 灰 】 Ｂ 28 17 103 4 25 44 2.7 CST-M1650 M16 △ 55 34.4 22.3 100 【 赤 青 黄 白 緑 灰 】 Ｃ 37 22 60 5 30 48 3 CST-M1680 M16 △ 85 61.2 24.2 50 【 赤 青 黄 白 緑 灰 】 Ｃ 37 22 90 5 30 48 3 CST-M16100 M16 △ 105 60.9 16.3 50 【 赤 青 黄 白 緑 灰 】 Ｃ 37 22 110 5 30 48 3 CST-M20100 M20 〇 95 94.0 26.1 50 【 灰 】 Ｄ 45 27/26 100 5 35 70 3 【　】内は受注セット出荷品  ※ステンレス製の有無に関し△印はスチール製と多少形状が異なる部分があります。詳しくはお問い合わせください。  （注）「一般にスラブ下で吊り下げ用に使用するときは、スラブの許容荷重から、最大の長期引抜き力8.0kN（800kgf）とする。」    品番表 コードNo.M10089　カラーストロング両面テープ入（Wねじ） ※引抜試験値は破壊時の数値です 単位 mm 品　番 ねじ径 ステン レス製 （有無） 有効 埋設 (mm) コンクリート埋設 引抜試験値 入 数 (個) カラー 形状 タイプ 頭径 ∅D 胴径 ∅d 高さ H 頭厚 h 有効 ねじ S 台座径 BD 台座厚 Bh 平均引抜力 (kN) コンクリート 圧縮強度 N/mm2 CST-2030 W1/4 － 29.5 － － 500 【 赤 青 黄 白 緑 灰 】 Ｂ 22 12 32 2.5 10 37 2 CST-2530 W5/16 〇 29.5 13.6 19.0 500 【 赤 青 黄 白 緑 灰 】 Ｂ 22 12 32 2.5 10 37 2 CST-3020 W3/8 － 17.5 12.2 45.3 500 赤 青 黄 白 緑 灰 Ａ 28 12 20 2.5 10 40 2 CST-3030 W3/8 〇 29.5 13.6 19.0 500 【 赤 青 黄 白 緑 灰 】 Ｂ 22 12 32 2.5 13 37 2 CST-3040 W3/8 〇 39.5 19.4 19.2 400 赤 青 黄 白 緑 灰 Ｂ 22 12 42 2.5 13 37 2 CST-3050 W3/8 〇 49.5 31.8 23.5 200 【 赤 青 黄 白 緑 灰 】 Ｂ 22 12 52 2.5 13 37 2 CST-3060 W3/8 〇 59.5 25.8 18.1 200 【 赤 青 黄 白 緑 灰 】 Ｂ 22 12 62 2.5 13 37 2 CST-3080 W3/8 － 79.5 25.8 17.9 200 【 赤 青 黄 白 緑 灰 】 Ｂ 22 12 82 2.5 13 37 2 CST-4030 W1/2 － 29.5 12.0 21.5 200 【 赤 青 黄 白 緑 灰 】 Ｂ 35 17 33 3.5 18 44 2.7 CST-4040 W1/2 〇 39 24.6 35.2 200 【 赤 青 黄 白 緑 灰 】 Ｂ 28 17 43 4 25 44 2.7 CST-4055 W1/2 〇 54 31.6 16.3 150 【 赤 青 黄 白 緑 灰 】 Ｂ 28 17 58 4 25 44 2.7 CST-4080 W1/2 〇 79 48.9 16.3 100 【 赤 青 黄 白 緑 灰 】 Ｂ 28 17 83 4 25 44 2.7 CST-4100 W1/2 △ 99 49.5 19.1 100 【 赤 青 黄 白 緑 灰 】 Ｂ 28 17 103 4 25 44 2.7 CST-5050 W5/8 △ 55 34.4 22.3 100 【 赤 青 黄 白 緑 灰 】 Ｃ 37 22 60 5 30 48 3 CST-5080 W5/8 △ 85 61.2 24.2 50 【 赤 青 黄 白 緑 灰 】 Ｃ 37 22 90 5 30 48 3 CST-5100 W5/8 △ 105 60.9 16.3 50 【 赤 青 黄 白 緑 灰 】 Ｃ 37 22 110 5 30 48 3 CST-5150 W5/8 － 155 － － 30 【 赤 青 黄 白 緑 灰 】 Ｃ 37 22 160 5 30 48 3 CST-6100 W3/4 〇 95 94.0 26.1 50 【 赤 青 黄 灰 】 Ｄ 45 27/25 100 5 35 70 3 CST-6150 W3/4 － 145 － － 30 【 赤 青 黄 灰 】 Ｄ 45 27/25 150 5 35 70 3  【　】内は受注セット出荷品  ※ステンレス製の有無に関し△印はスチール製と多少形状が異なる部分があります。詳しくはお問い合わせください。    品番表 コードNo.M14383　ステンレスカラーストロング両面テープ入 ※引抜試験値は破壊時の数値です 単位 mm 品　番 ねじ径 有効埋設 (mm) コンクリート埋設 引抜試験値 入 数 (個) カラー 平均引抜力 (kN) コンクリート 圧縮強度 N/mm2 SUS CST-2530 W5/16 29.5 13.6 19.0 500 【 赤 青 黄 白 緑 灰 】 SUS CST-3030 W3/8 29.5 13.6 19.0 500 【 赤 青 黄 白 緑 灰 】 SUS CST-3040 W3/8 39.5 19.4 19.2 400 【 赤 青 黄 白 緑 灰 】 SUS CST-3050 W3/8 49.5 31.8 23.5 200 【 赤 青 黄 白 緑 灰 】 SUS CST-3060 W3/8 59.5 25.8 18.1 200 【 赤 青 黄 白 緑 灰 】 SUS CST-4040 W1/2 39 24.6 35.2 200 【 赤 青 黄 白 緑 灰 】 SUS CST-4055 W1/2 54 31.6 16.3 150 【 赤 青 黄 白 緑 灰 】 SUS CST-4080 W1/2 79 48.9 16.3 100 【 赤 青 黄 白 緑 灰 】 SUS CST-4100 W1/2 99 49.5 19.1 100 【 赤 青 黄 白 緑 灰 】 SUS CST-5055 W5/8 60 34.4 22.3 100 【 赤 青 黄 白 緑 灰 】 SUS CST-5080 W5/8 85 61.2 24.2 50 【 赤 青 黄 白 緑 灰 】 SUS CST-5100 W5/8 105 60.9 16.3 50 【 赤 青 黄 白 緑 灰 】 SUS CST-6100 W3/4 95 94.0 26.1 50 【 赤 青 黄 灰 】  【　】内は受注セット出荷品
