| テーパースライダートTGSD |
適合型枠 |
木製合板・断熱天井 |
| 用 途 |
勾配天井、軽天・軽設備用 |
| タ イ プ |
転倒防止ツメ付 |
|
|
| |
 |

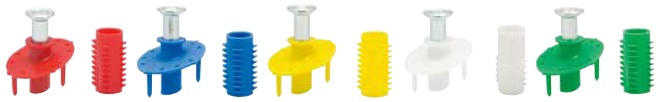

| 特長 |
|
●ベース部分の勾配は0.3（17°）ですが、0.2〜0.4（11°〜 22°）まで
問題なくご使用になれます。
●断熱材 25mm と 50mm に対応。
25mm=TGSD-3025
50mm=TGSD-3050…（専用アダプタ取付）
●プラスチック台座だけで断熱材に固定できます。
さらに、釘を使って型枠に固定することもできます。（釘は別売り）
●型枠に固定する場合は、樹脂釘を使用して下さい。
断熱材の厚さ別、適応樹脂釘長さは、
断熱材25mm 用はS-50
断熱材50mm 用はS-70 です。
●ケース単位でご購入の場合は、断熱材穴あけ用スライダートポンチ入り。
TGSD-3025・M1025 はSP-16
TGSD-3050・M1050 はSP-19
●金具の差替えにより、埋設を深くできます。ご相談下さい。
●ステンレス製品もあります。 |
|
| |
 |
|
| |
|

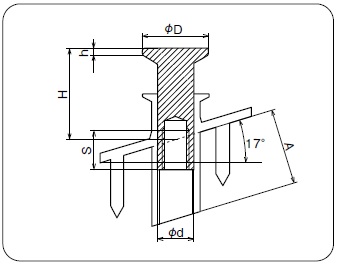

| 品番表 コードNo.M10062 テーパースライダートTGSD |
※引抜試験値は破壊時の数値です |
単位 mm |
|
| 品 番 |
ねじ径 |
有効埋設
(mm) |
断熱材厚
(mm) |
コンクリート埋設 引抜試験値 |
入 数
(個) |
カラー |
有効ねじ
S |
頭径
D |
胴径
d |
高さ
H |
頭厚
h |
断熱
A |
平均引抜力
(kN) |
コンクリート
圧縮強度
N/mm2 |
| TGSD-3025 |
W3/8 |
27.5 |
25 |
13.6 |
19.0 |
200 |
|
13 |
22 |
12 |
30 |
2.5 |
25 |
| TGSD-3050 |
W3/8 |
27.5 |
50 |
13.6 |
19.0 |
200 |
|
13 |
22 |
12 |
30 |
2.5 |
50 |
| TGSD-3025Ｌ・50Ｌ |
W3/8 |
37.5 |
25 |
19.4 |
19.2 |
200 |
|
13 |
22 |
12 |
40 |
2.5 |
25 |
| TGSD-3050Ｌ・50Ｌ |
W3/8 |
37.5 |
50 |
19.4 |
19.2 |
200 |
|
13 |
22 |
12 |
40 |
2.5 |
50 |
| TGSD-M1025 |
M10 |
27.5 |
25 |
13.6 |
19.0 |
200 |
|
13 |
22 |
13 |
30 |
2.5 |
25 |
| TGSD-M1050 |
M10 |
27.5 |
50 |
13.6 |
19.0 |
200 |
|
13 |
22 |
13 |
30 |
2.5 |
50 |
| TGSD-M1025L･60L |
M10 |
47.5 |
25 |
31.8 |
23.5 |
200 |
|
13 |
22 |
13 |
50 |
2.5 |
25 |
| TGSD-M1050L･60L |
M10 |
47.5 |
50 |
31.8 |
23.5 |
200 |
|
13 |
22 |
13 |
50 |
2.5 |
50 |
|
| ※テーパー型のコンクリート埋設引抜試験値は参考値となります。 |
【 】内は受注セット出荷品 |
|
| 断熱材穴明：スライダートポンチ3025 はSP-16、3050 はSP-19 |
| |
 |
１. スライダートポンチで断熱材に打ち込みます。
（垂直にひねり込んで下さい）
２. 傾斜方向にあわせてプラスチック台座を差込み
樹脂釘等で固定します。
３. プラスチック台座にインサート金具を打ち込みます。
４. ボルトは緩みのないよう最後までねじ込んで下さい。 |
|
 |
|
| |
|
