| スプリングハンガー |
適合型枠 |
デッキ・キーストンプレート用 |
| 用 途 |
重設備用 |
| タ イ プ |
スプリングタイプ |
|
|
| |
 |
| 特長 |
|
●インサートの固定にスプリングを採用しました。
踏みつけても倒れません。
●ドリル等であけた穴に手で差込むだけで施工できます。
●デッキの上下から色の確認ができます。
●衛生・空調など、重量物吊り下げの設備工事に最適です。
●テーパー台座を使用して勾配天井にも使用できます。ご相談ください。 |
| |
※耐火被覆材吹付用スラブには［スプリングハンガーSHZ］
断熱材敷込スラブには［スプリングハンガーSHD］［ダンデッキDD］を
ご使用ください。 |
|
|
| |
|
| 品番表 コードNo.M10070 スプリングハンガー |
※引抜試験値は破壊時の数値です |
単位 mm |
|
| 品 番 |
ねじ径 |
有効埋設
(mm) |
ドリル径
(mm) |
コンクリート埋設 引抜試験値 |
入 数
(個) |
カラー |
有効
ねじ
S |
頭径
D |
胴径
d |
高さ
H |
頭厚
h |
平均引抜力
(kN) |
コンクリート
圧縮強度
N/mm2 |
| SH-3040 ★ |
W3/8 |
42.5 |
16.0 |
20.8 |
23.6 |
250 |
|
13 |
22 |
12 |
45 |
2.5 |
| SH-3050 ★ |
W3/8 |
52.5 |
16.0 |
26.8 |
23.6 |
200 |
|
13 |
22 |
12 |
55 |
2.5 |
| SH-4055 ★ |
W1/2 |
59 |
22.0 |
37.1 |
17.6 |
100 |
|
25 |
28 |
17 |
63 |
4 |
| SH-4065 |
W1/2 |
71 |
22.0 |
47.7 |
17.6 |
100 |
|
25 |
28 |
17 |
75 |
4 |
| SH-5070 |
W5/8 |
75 |
28.0 |
61.2 |
24.2 |
50 |
|
30 |
37 |
22 |
80 |
5 |
| SH-M1050 |
M10 |
52.5 |
17.0 |
26.8 |
23.6 |
200 |
|
13 |
22 |
13 |
55 |
2.5 |
| SH-M1255 |
M12 |
59 |
22.0 |
37.1 |
17.6 |
100 |
|
25 |
28 |
17 |
63 |
4 |
| SH-M1265 |
M12 |
71 |
22.0 |
47.7 |
17.6 |
100 |
|
25 |
28 |
17 |
75 |
4 |
| SH-M1670 |
M16 |
75 |
28.0 |
61.2 |
24.2 |
50 |
|
30 |
37 |
22 |
80 |
5 |
|

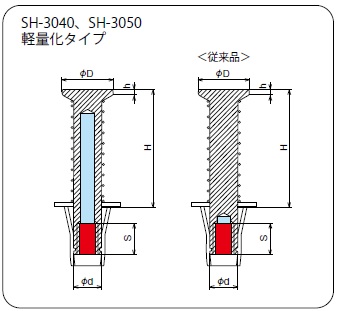

| ★軽量化タイプ |
【 】内は受注セット出荷品 |
|
| |
 |
１. 墨出し位置に、定められた径のホルソーまたはドリルを
用いて、正確に穴をあけます。（穴あけ工具参照）
２. ドリル等であけた穴にインサートを差込みます。
３. 軽く手で押込むだけで施工完了です。
４. ボルトは緩みのないよう最後までねじ込んで下さい。 |
|
 |
|
| |
|
