ドブめっきインサート  ドブめっき製インサートは
 高度な耐久・耐食性が得られます。
 ◎インサート金具を貫通させる事により、溶融亜鉛めっき(ドブめっき)加工が可能と成りました。
 ◎高い防錆性で塩害対策に最適です。
 ◎サイズ・寸法・引抜強度については、一部を除きスチール製に準じています。
 ※ドブめっき製品は納期等、お問い合わせ下さい。

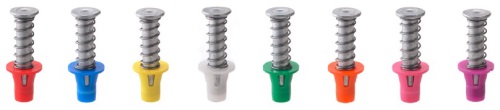

 ドブめっきスプリングハンガー

特長

●デッキ、キーストンプレート用。
●重設備用。

品番表 コードNo.M25371 ドブめっきスプリングハンガー
品 番 ねじ径 有効埋設
(mm)
ドリル径
(mm)
コンクリート埋設 引抜試験値 入 数
(個)
カラー
平均引抜力
(kN)
コンクリート
圧縮強度
N/mm2
 ドブめっき SH-3040 W3/8 42.5 16.0 20.8 23.6 250
 ドブめっき SH-4055 W1/2 59 22.0 37.1 17.6 100
※引抜試験値は破壊時の数値です 【 】内は受注セット出荷品



 ドブめっきスプリングハンガーSHZ

特長

●耐火被覆材吹付デッキ、キーストンプレート用。
●重設備用。

品番表 コードNo.M25490 ドブめっきスプリングハンガーSHZ
品 番 ねじ径 有効埋設
(mm)
吹付厚
(mm)
ドリル径
(mm)
コンクリート埋設 引抜試験値 入 数
(個)
カラー
平均引抜力
(kN)
コンクリート
圧縮強度
N/mm2
 ドブめっき SHZ-3040 W3/8 42.5 0〜70 16.0 20.8 23.6 200
 ドブめっき SHZ-4055 W1/2 59 0〜80 22.0 37.1 17.6 100
※引抜試験値は破壊時の数値です 【 】内は受注セット出荷品

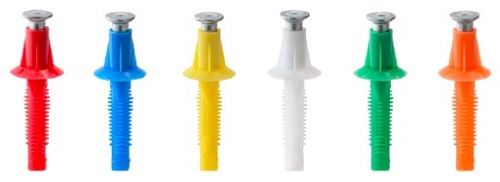

 ドブめっきダンデッキDD-L
特長

●デッキ型枠、断熱材敷込み、及び吹付のあらゆる天井に対応します。
●ダンデッキスリーブを取付ける事により断熱材厚50m/m以上 吹付厚
 70m/m以上にも対応できます。

品番表 コードNo..M25950 ドブめっきダンデッキDD-L
品 番 ねじ径 有効埋設
(mm)
断熱材厚
(mm)
ドリル径
(mm)
コンクリート埋設 引抜試験値 入 数
(個)
カラー
平均引抜力
(kN)
コンクリート
圧縮強度
N/mm2
 ドブめっき DD-3050L W3/8 41 0〜50 16.0 - - 200
 ドブめっき DD-4050L W1/2 60.5 0〜50 22.0 37.1 17.6 100
※引抜試験値は破壊時の数値です 【 】内は受注セット出荷品



 ドブめっきドラゴン

特長

●木製合板、重設備用。
●錆の心配のない樹脂釘を使用します。
●型枠解体後、スラブ下から色の確認ができます。

品番表 コードNo.M25373 ドブめっきドラゴン 単位 mm
品 番 ねじ径 有効埋設
(mm)
コンクリート埋設 引抜試験値 入 数
(個)
カラー
平均引抜力
(kN)
コンクリート
圧縮強度
N/mm2
 ドブめっき GR-3040 W3/8 42.5 22.3 23.2 400
 ドブめっき GR-4055 W1/2 59 37.1 17.6 100
※引抜試験値は破壊時の数値です 【 】内は受注セット出荷品

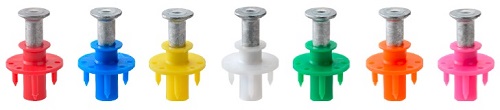

 ドブめっきスライダートGSD

特長

●木製合板、断熱天井用。
●プラスチック台座だけで断熱材に固定できます。
 さらに、釘を使って型枠に固定することもできます。(釘は別売り)
●型枠に固定する場合は、樹脂釘を使用して下さい。
 断熱材の厚さ別、適応樹脂釘長さは、
 断熱材25mm用はS-50
 断熱材50mm用はS-70です。
●型枠解体後、スラブ上下から色の確認ができます。

品番表 コードNo.M25949 ドブめっきスライダートGSD 単位 mm
品 番 ねじ径 有効埋設
(mm)
断熱材厚
(mm)
コンクリート埋設 引抜試験値 入 数
(個)
カラー
平均引抜力
(kN)
コンクリート
圧縮強度
N/mm2
 ドブめっき GSD-3025 W3/8 32.5 25 14.6 17.6 250
 ドブめっき GSD-3050 W3/8 32.5 50 14.6 17.6 200
 ドブめっき GSD-4025L ※1 W1/2 41 25 - - 100
 ドブめっき GSD-4050L ※1  W1/2 41 50 - - 100
※引抜試験値は破壊時の数値です
※1 埋設45 ミリ
【 】内は受注セット出荷品
